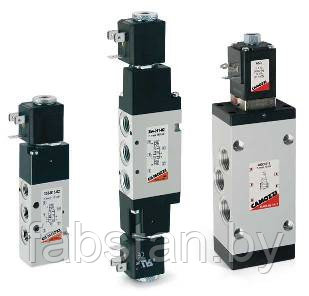

Пневмораспределители с электропневматическим управлением Серия 3.
- Под заказ
- Оптом и в розницу
Отправка с 15 октября 2024Цену уточняйте
- +375 (44) 709-03-71
- +375 (44) 535-00-20
Пневмораспределители с электропневматическим управлением Серия 3.
| Тип распределителя: | 3/2, 2x3/2, 5/2, 5/3 |
| Функция: | Н.З., Н.О. |
| Присоединение: | G1/8, G1/4 |
| Расход Qn, Нл/мин: | 700, 1300 |
| Рабочее давление макс, бар: | 2 ― 10 |
| Материал: | Алюминиевый корпус, золотник из нержавеющей стали, NBR уплотнения |
| Конструкция: | Золотникового типа (с пилотным управлением) |
| Рабочая температура, Град.С: | 0 ― 60 (-20 при сухом воздухе) |
|
Электропневматические распределители Серии 3 с присоединением G1/8, G1/4, структурой 3/2, 2x3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях: ― с электропневматическим управлением и пружинным возвратом; Распределители Серии 3 управляются электрическими катушками Серий U и G с размерами 22x22 мм. Новая конфигурация 2x3/2 дает больше возможностей в реализации пневматических схем. Основное их преимущество ― это малые размеры, они удобны для установки в ограниченном пространстве. В распределителях Серии 3 есть два дополнительных отверстия для крепления на плите CNVL. |
 |
Типы распределителей
3/2 распределитель, G1/8, односторонний ― модель 338 и 348
Распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. (нормально закрытом) или Н.О. (нормально открытом) исполнениях.
 |
| Модель | Монтаж | Функция | Расход, Нл/мин | Рабочее давление, Бар | Символ |
| 338-015-02 | |||||
| без плиты | 3/2 Н.З. | 700 | 1.4 ÷ 10 | EV10 | |
| 338L-015-02 | |||||
| на плите | 3/2 Н.З. | 700 | 1.4 ÷ 10 | EV10 | |
| 348-015-02 | без плиты | 3/2 Н.О. | 700 | 1.4 ÷ 10 | EV12 |
| 348L-015-02 | на плите | 3/2 Н.О. | 700 | 1.4 ÷ 10 | EV12 |
3/2 распределитель, G1/8, двусторонний, модель 338
Распределители с двусторонним электропневматическим управлением. В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.
 |
| Модель | Монтаж | Функция | Расход, Нл/мин | Рабочее давление, Бар |
| 338-011-02 | ||||
| без плиты | 3/2 | 700 | 0.4 ÷ 10 | |
| 338L-011-02 | ||||
| на плите | 3/2 | 700 | 0.4 ÷ 10 |
2 x3/2 распределитель, G1/8, модели 338D ― 348D ― 398D
Распределители с двумя 3/2 лин/поз. клапанами в одном корпусе.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 338D-015-02 | |||||
| 2 х 3/2 Н.З. | 700 | 1.4 ÷ 10 | - | EV39 | |
| 348D-015-02 | |||||
| 2 х 3/2 Н.О. | 700 | 1.4 ÷ 10 | - | EV41 | |
| 338D-E15-02 | 2 х 3/2 Н.З. | 700 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV40 |
| 348D-E15-02 | 2 х 3/2 Н.О. | 700 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV44 |
| 398D-015-02 | 1 x 3/2 Н.З. + 1 x 3/2 Н.О. | 700 | 1.4 ÷ 10 | - | EV43 |
| 398D-E15-02 | 1 x 3/2 Н.З. + 1 x 3/2 Н.О. | 700 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV42 |
5/2 распределитель, G1/8, односторонний, модель 358
Распределители с электропневматическим управлением и пружинным возвратом, используются для запитки пневмоцилиндров двустороннего действия.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 358-015-02 | |||||
| 5/2 | 700 | 1.4 ÷ 10 | - | EV18 | |
| 358-E15-02 | |||||
| 5/2 | 700 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV19 | |
| 358-016-02 | 5/2 | 700 | 1.4 ÷ 10 | - | EV21 |
5/2 распределитель, G1/8, двусторонний, модель 358
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 358-011-02 | |||||
| 5/2 | 700 | 0.4 ÷ 10 | - | EV23 | |
| 358-E11-02 | |||||
| 5/2 | 700 | -0.9 ÷ 10 | 0.4 ÷ 10 | EV25 |
5/2- лин/поз. распределитель, G1/8, двусторонний, модель 358
Распределители Серии 3, G1/8 5/2-лин/поз. с двусторонним электропневматическим управлением и ручным дублированием, прямого действия.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар |
| 358-V11-02S03 | |||
| 5/2 | 700 | 0.5 ÷ 10 |
5/3 распределитель, G1/8, модели 368 ― 378 ― 388
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение.
СС = с закр. центр. поз. CO = с откр. центр. поз. CP = с подачей давления в обе линии
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 368-011-02 | |||||
| 5/3 CC | 700 | 1 ÷ 10 | - | EV28 | |
| 368-E11-02 | |||||
| 5/3 CC | 700 | -0.9 ÷ 10 | 1 ÷ 10 | EV29 | |
| 378-011-02 | 5/3 CO | 700 | 1 ÷ 10 | - | EV32 |
| 378-E11-02 | 5/3 CO | 700 | -0.9 ÷ 10 | 1 ÷ 10 | EV34 |
| 388-011-02 | 5/3 CP | 700 | 1 ÷ 10 | - | EV36 |
| 388-E11-02 | 5/3 CP | 700 | -0.9 ÷ 10 | 1 ÷ 10 | EV37 |
3/2 распределитель, G1/4, односторонний, модели 334 ― 344
Эти распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. (нормально закрытом) или Н.О. (нормально открытом) исполнениях.
 |
| Модель | Монтаж | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 334-015-02 | ||||||
| без плиты | 3/2 Н.З. | 1300 | 1.4 ÷ 10 | - | EV10 | |
| 334-E15-02 | ||||||
| без плиты | 3/2 Н.З. | 1300 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV11 | |
| 344-015-02 | без плиты | 3/2 Н.О. | 1300 | 1.4 ÷ 10 | - | EV12 |
| 344-E15-02 | без плиты | 3/2 Н.О. | 1300 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV13 |
3/2 распределитель, G1/4, двусторонний, модель 334
Распределители с двусторонним электропневматическим управлением. В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.
 |
| Модель | Монтаж | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 334-011-02 | ||||||
| без плиты | 3/2. | 1300 | 0.4 ÷ 10 | - | EV14 | |
| 334-E11-02 | ||||||
| без плиты | 3/2 | 1300 | -0.9 ÷ 10 | 0.4 ÷ 10 | EV15 |
2 x3/2 распределитель, G1/4, модели 334D ― 344D ― 394D
Распределители доступны в исполнении с двумя 3/2 лин/поз. клапанами в одном корпусе.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 334D-015-02 | |||||
| 2 х 3/2 Н.З. | 1200 | 1.4 ÷ 10 | - | EV39 | |
| 344D-015-02 | |||||
| 2 x 3/2 Н.О. | 1050 | 1.4 ÷ 10 | - | EV41 | |
| 334D-E15-02 | 2 x 3/2 Н.З. | 1200 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV40 |
| 344D-E15-02 | 2 x 3/2 Н.О. | 1050 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV44 |
| 394D-015-02 | 1 x 3/2 Н.З. + 1 x 3/2 Н.О. | 1050 | 1.4 ÷ 10 | - | EV43 |
| 394D-E15-02 | 1 x 3/2 Н.З. + 1 x 3/2 Н.О. | 1050 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV42 |
5/2 распределитель, G1/4, односторонний, модель 354
Распределители с электропневматическим управлением и пружинным возвратом.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 354-015-02 | |||||
| 5/2 | 1300 | 1.4 ÷ 10 | - | EV18 | |
| 354-E15-02 | |||||
| 5/2 | 1300 | -0.9 ÷ 10 | 1.4 ÷ 10 | EV19 |
5/2 распределитель, G1/4, двусторонний, модель 354
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 354-011-02 | |||||
| 5/2 | 1300 | 0.4 ÷ 10 | - | EV23 | |
| 354-E11-02 | |||||
| 5/2 | 1300 | -0.9 ÷ 10 | 0.4 ÷ 10 | EV25 |
5/3 распределитель, G1/4, модели 364 ― 374 ― 384
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение. СС = с закр. центр. поз. CO = с откр. центр. поз. CP = с подачей давления в обе линии
 |
| Модель | Функция | Расход, Нл/мин | Рабочее давление, Бар | Давление управления, Бар | Символ |
| 364-011-02 | |||||
| 5/3 CC | 1200 | 1 ÷ 10 | - | EV28 | |
| 364-E11-02 | |||||
| 5/3 CC | 1200 | -0.9 ÷ 10 | 1 ÷ 10 | EV29 | |
| 374-011-02 | 5/3 CO | 1200 | 1 ÷ 10 | - | EV32 |
| 374-E11-02 | 5/3 CO | 1200 | -0.9 ÷ 10 | 1 ÷ 10 | EV34 |
| 384-011-02 | 5/3 CP | 1200 | 1 ÷ 10 | - | EV36 |
| 384-E11-02 | 5/3 CP | 1200 | -0.9 ÷ 10 | 1 ÷ 10 | EV37 |
3/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 ― через отверстие M5 (см. размер T).
 |
|
Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. Упр-я, Бар |
Раб. давл., Бар |
A |
A1 |
|
338-035 |
без плиты |
3/2 Н.З. |
700 |
1.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
|
338-035 |
на плите |
3/2 Н.З. |
1200 |
1.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
|
334-035 |
без плиты |
3/2 Н.З. |
1300 |
1.4 |
-0.9 ÷ 10 |
G1/4 |
- |
3/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 10, 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
| Модель | Монтаж | Функция | Расход, Нл/мин | Мин. давл. упр-я, Бар | Раб. давл., Бар | A | A1 |
| 338-033 | |||||||
| без плиты | 3/2 Н.З. | 700 | 0.4 | -0.9 ÷ 10 | G1/8 | G1/8 | |
| 338L-033 | |||||||
| на плите | 3/2 Н.З. | 700 | 0.4 | -0.9 ÷ 10 | G1/8 | G1/8 | |
| 334-033 | без плиты | 3/2 Н.О. | 1300 | 0.4 | -0.9 ÷ 10 | G1/4 | - |
5/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 ― через отверстие M5 (см. размер T).
 |
| Модель | Функция | Расход, Нл/мин | Мин. давл. упр-я, Бар | Раб. давл., Бар |
| 358-035 | ||||
| 5/2 | 700 | 1.4 | -0.9 ÷ 10 |
| Основные | |
|---|---|
| Производитель | Camozzi |
| Тип | Пневмораспределитель |
| Страна производитель | Италия |
